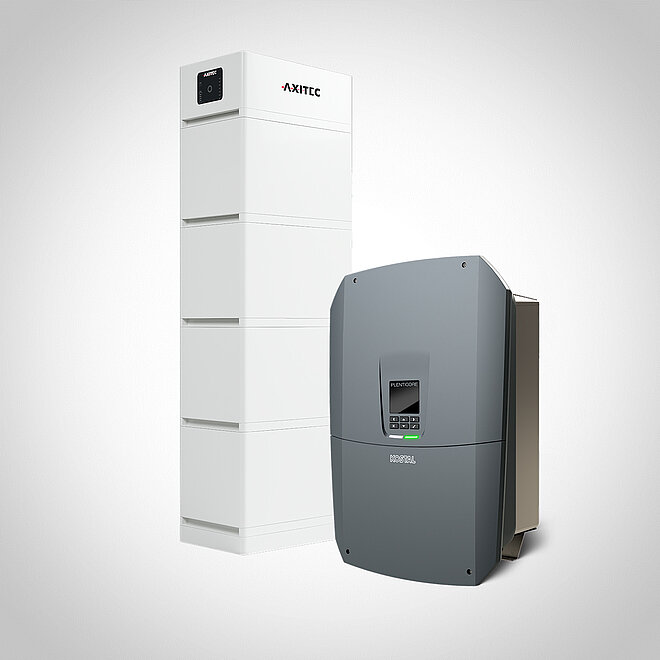

AXITEC Batteriesystem und KOSTAL Wechselrichter – Eine intelligente Verbindung
Es gibt überzeugende Gründe, um die PLENTICORE Hybrid- und Batteriewechselrichter mit dem Strom-Speicher AXISTORAGE von AXITEC zu nutzen.
AXITEC Batterie-Speicher AXIstorage: 2 Modelle für jeden Anspruch
Der PLENTICORE Wechselrichter ermöglicht die Anbindung an die AXITEC AXIstorage Batteriespeicher der Modelle SH und SV. Durch den modularen Aufbau dieser Speicherlösungen sind unterschiedlichste Systemauslegungen realisierbar. Alle AXIstorage Modelle überzeugen durch ihre kompakte Bauweise und eine hohe Energiedichte. In Kombination mit dem PLENTICORE unterstützen die Systeme sowohl den einphasigen als auch den dreiphasigen Betrieb, ohne dass zusätzliche Installationsanpassungen erforderlich sind.
Die Ausführung SH ist dabei speziell für den Einsatz im Innenbereich konzipiert und bietet je nach Konfiguration eine nutzbare Kapazität von 7,5 bis 15 kWh. Die einzelnen Energiepacks sind in einem kompakten Gehäuse verbaut und bilden eine geschlossene, platzsparende Einheit.
Bei den SV-Modellen werden die Batteriemodule in einem kabellosen Stecksystem zusammen mit der Basis und der Batteriesteuerung gestapelt. In verschiedenen Konfigurationen können so nutzbare Kapazitäten zwischen 10,1 und 23,6 kWh (SV1) beziehungsweise 6,7 und 13,5 kWh (SV2) erreicht werden. Dank der IP55-Zertifizierung eignen sich die SV-Systeme sowohl für die Innen- als auch die Außeninstallation und bieten dadurch maximale Flexibilität bei der Standortwahl.
Die Vielseitigkeit des PLENTICORE
Der PLENTICORE Wechselrichter ist als All-in-One-Lösung für moderne Solaranlagen konzipiert und überzeugt durch flexible Erweiterbarkeit. Durch verschiedene Leistungsklassen (S, M, L) und die Möglichkeit zur nachträglichen Leistungserweiterung lässt sich das System optimal an jeden Energiebedarf anpassen – sowohl bei Neubau als auch Nachrüstung. Der PLENTICORE kann als Solar-, Hybrid- oder Batteriewechselrichter betrieben werden und ist kompatibel mit zahlreichen modularen Hochvoltbatterien.
Dank optionaler Ersatzstromfunktion durch den KOSTAL BackUp Switch ist eine netzunabhängige Versorgung bei Stromausfall gewährleistet. Zudem sorgt ein optionaler DC-Überspannungsschutz für hohe Sicherheit. Intelligente Steuerungs- und Kommunikationsschnittstellen, darunter zwei LAN-Ports, WLAN und digitale Ausgänge, erlauben die Anbindung und smarte Steuerung von Verbrauchern wie Wallbox oder Wärmepumpe. Die AutoUpdate-Funktion hält das Gerät stets aktuell.
Ein intelligentes Schattenmanagement sorgt für optimale Erträge, auch bei temporärer Verschattung von Modulen. Die Installation ist durch kompakte Bauweise, Werkzeugeinsparung und geführten Inbetriebnahmeassistenten besonders einfach. Monitoring und Visualisierung erfolgen kostenfrei über das KOSTAL Solar Portal und die KOSTAL Solar App.
Der PLENTICORE wurde mehrfach für Qualität und Innovation ausgezeichnet, unter anderem mit dem pv magazine award und dem EUPD Top Brand-Award. Dies unterstreicht seine Rolle als besonders flexible und leistungsstarke Schaltzentrale für die Energiewende.
AXISTORAGE LI SH/SV in Verbund mit PLENTICORE - das ist einfache Installation!
Die Installation des AXISTORAGE LI SH/SV in Verbindung mit PLENTICORE gestaltet sich schnell und einfach. Der Batterie-Speicher AXITEC AXISTORAGE SH ist in Innenräumen durch Boden- und Wandmontage komfortabel zu installieren. Dafür sorgen die justierbaren Standfüße und Schraubfixierungen am Basismodul des SH. Alternativ ist die Wandmontage über die vorgerichteten Gehäusefixierungspunkte und das mitgelieferte Zubehör rasch erledigt. Die Einrichtung der Batterie erfolgt über das serienmäßig verfügbare WIFI via APP. Hierzu wird der Batterie-Speicher gescannt, per APP erkannt und ist deshalb unkompliziert für die Netzwerkverbindung zu konfigurieren. Nach der Einrichtung sind Datenlogger und autorisierte Zugriffsberechtigungen für Fachbetriebe und Nutzer individuell einzurichten, sodass ein personenbezogenes komfortables Handling entsteht.
Der Batteriesystem AXISTORAGE LI SV ist durch das integrierte Sockel-Steckvorrichtungssystem von der Basis über die Energypacks bis hin zum Batterie-Management-System leicht aufzutürmen. Abschließend wird AXISTORAGE LI SV mit Halteschienen stabilisiert und ist damit bereit zur Verbindung mit dem Wechselrichter. Das SV-System ist durch seine IP 55 Zertifizierung innen und außen installierbar.
Aufgrund der kompakten Abmessungen können die AXISTORAGE SH/SV System-Speicher in unmittelbarer Nähe zum Wechselrichter verortet werden. Das schafft einen komfortablen Überblick.
Die PLENTICORE Wechselrichter sind einfach innen und außen in Wandmontage anbringbar. Sie werden über die leicht zugänglichen DC-Eingänge mit PV-Modulen bzw. dem Solarspeicher AXITEC AXISTORAGE verbunden und über AC ans Netz angeschlossen. Push-In-Klemmen sorgen dabei für die einfache werkzeuglose Verdrahtung. Die Verbindung mit den Energiezählern KOSTAL Smart Energy Meter oder KOSTAL Energy Meter ist leicht über die vorhandene Schnittstelle Modbus RTU herstellbar.
Die Kommunikation zum Netzwerk/Webserver erfolgt drahtlos über WLAN oder kabelgebunden mit LAN über den RJ45 Port und ist sehr einfach. Die PLENTICORE Wechselrichter sind ab Werk so vorbereitet, dass der Vor-Ort-Aufwand geringstmöglich ausfällt. Das spart Zeit und Kosten.
Eine Liste aller kompatiblen Speicher findet sich im Download-Bereich.
Technische Details der AXIstorage Li SV-Speicher
AXIstorage Li SV1
Nutzbarer Energieinhalt 10,1 kWh - 23,6 kWh
Anzahl Energypacks 3 - 7
Nennspannung: 144 V - 336 V
Nennkapazität: 74 Ah
Maximaler dauerhafter Ladestrom: 37 A
Maximaler dauerhafter Entladestrom: 37 A
Wirkungsgrad: bis 96 %
Kühlung: passiv
Temperaturbereich Betrieb: 0 - 50 °C
Max. Luftfeuchtigkeit(nicht kondensierend) 95 %
AXIstorage Li SV2
Nutzbarer Energigehalt: 6,7 kWh - 16,9 kWh
Anzahl Energypacks: 2 - 5
Nennspannung: 192 V - 480 V
Nennkapazität: 37 Ah
Maximaler dauerhafter Ladestrom: 18,5 A
Maximaler dauerhafter Entladestrom: 18,5 A
Wirkungsgrad: bis 96 %
Kühlung: passiv
Temperaturbereich Betrieb: 0 - 50°C
Max. Luftfeuchtigkeit (nicht kondensierend): 95 %
